Cómo instalar radiadores de agua

Radiadores con sistema bitubo

Este es el tipo de radiador más habitual. En estos sistemas, el agua caliente circula por los radiadores a través de un tubo mientras que, de forma paralela, regresa el agua de menor temperatura por el segundo.

1. Los preparativos

Es importante que, antes de empezar con la instalación, apagues la caldera de agua y que, en caso que vayas a sustituir un viejo radiador por uno nuevo, vacíes el circuito mediante la llave de vaciado.

2. Colocar las piezas en el radiador

Un radiador bitubo cuenta con cuatro orificios por los que circula el agua: dos superiores y dos inferiores. En uno de los orificios superiores, coloca la válvula que regulará la entrada de agua caliente y, en el otro, el purgador por el que saldrá el aire del circuito. En los orificios inferiores, coloca el detentor, una pieza que regula la salida del agua y, en el último, el tapón ciego.

Es posible que en algunos modelos tengas que colocar reductores en los orificios antes de enroscar las piezas. Los hay de distintos diámetros —un octavo y tres octavos— y con distintos aprietes —a izquierda o derecha— según el lado del radiador que sea. También puedes optar por un kit universal que te servirá para cualquier lado del radiador. Coloca los reductores con sus correspondientes juntas en los orificios donde irán las piezas.

Tipos de válvulas de radiadores de agua

Existen válvulas termoestáticas con las que podrás regular la temperatura del radiador de forma fácil y efectiva. Además, te permitirá mantener temperaturas independientes en cada habitación según la necesidad, lo que también te permitirá ahorrar en tu factura.

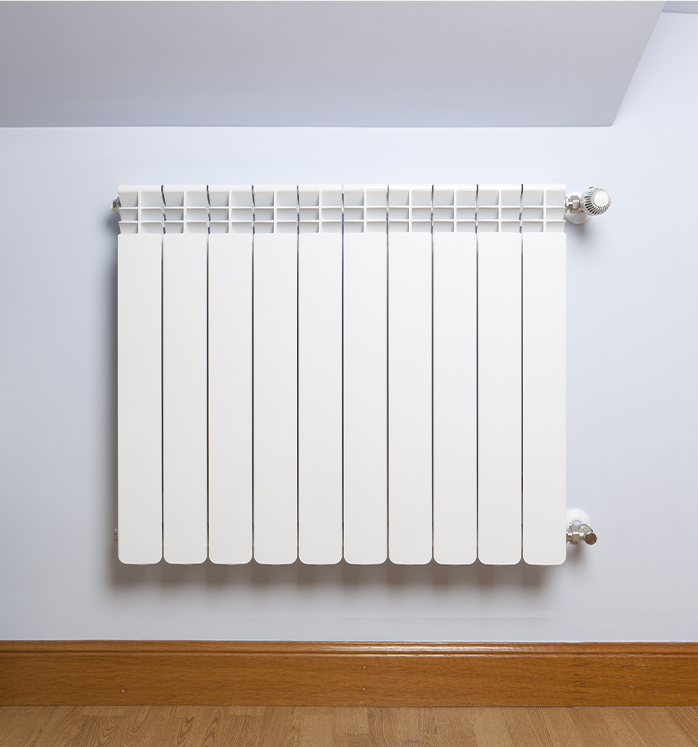

3. Colgar el radiador

Marca con un lápiz en la pared la posición en la que irá el radiador teniendo en cuenta que debes dejar márgenes inferiores —unos 20 centímetros— por los que pasarán las tuberías. Con la ayuda de un taladro, haz agujeros en los puntos, inserta los tacos adecuados en ellos y atornilla. Cuelga el radiador y nivélalo ajustando los soportes hasta que esté recto.

4. Colocación de las abrazaderas

Marca el recorrido de los tubos en la pared y comprueba con un detector de metales que no haya tubos ni cables detrás que puedan dañarse al taladrar. Una vez comprobado, marca en la pared los puntos en los que irán las abrazaderas que sujetarán los tubos. Taladra en los puntos, introduce los tacos y fija las abrazaderas con tornillos.

5. Preparación de los tubos

Corta la tubería que llevará el agua caliente desde la caldera, normalmente situada en la parte superior del radiador, con la ayuda de un cortatubos, quita la rebaba y repasa las zonas de unión con una lija o lana de acero para facilitar la soldadura posterior. Corta también el tubo que irá desde la T a la entrada del radiador. Aplica en ambos extremos —el del tubo que has cortado y el de la T— una capa de líquido decapante e introduce la T de cobre. Como vamos a soldar las piezas, coloca un escudo térmico para evitar dañar la pared con la llama.

Aplica el soplete y suelda con estaño. El metal líquido penetrará en la junta y conseguirá un ensamble sólido y hermético al enfriarse. Repite el mismo procedimiento con toda la tubería. Una vez hecho, enlaza los tubos con las válvulas y fíjalos firmemente a las abrazaderas con la ayuda de tornillos.

6. Comprobar el circuito

Llena el circuito y purga los radiadores. Comprueba que la instalación funciona correctamente y no tiene fugas. ¡Disfruta de tu nuevo radiador!
